知識分享 | 配電柜中常見的七大元件及含義

發布時間：2023-06-30 17:29:59 作者：普能辦公室

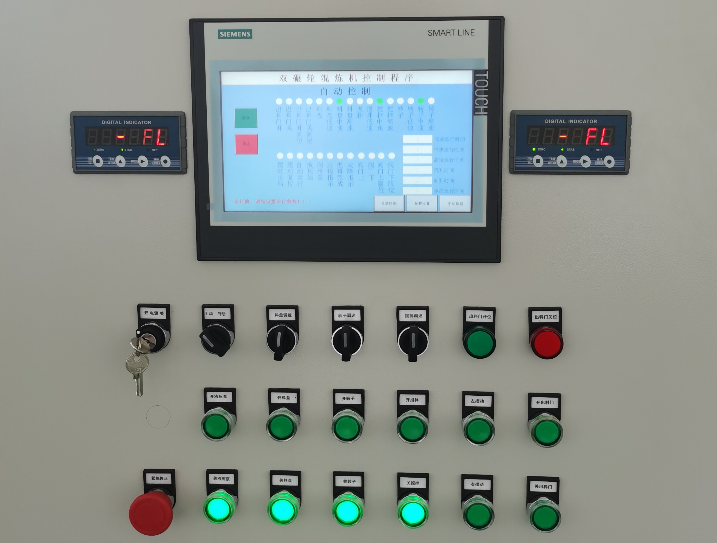

1. 斷路器

低壓斷路器又稱自動空氣開關，可手動切換，可用于分配電能、不頻繁起動異步電動機、保護電力線路和電動機等，自動切斷電路。

2. 接觸器

接觸器由電磁機構和接觸系統兩部分組成。接觸器常見的線圈電壓是AC220V，AC380V和DC220V。接觸器的電磁機構是由線圈、動鐵芯和靜鐵芯組成。接觸器觸頭系統由主觸頭和輔助觸頭兩部分組成。主觸點用于切換主電路，輔助觸點用于控制電路。

3. 熱繼電器

熱繼電器是利用流過元件的電流產生熱效應的原理，使其反向作用的繼電器。

4. 按鈕

在實際應用中，按鈕通常要根據所需的觸點數量、使用場合和顏色來選擇。常用的LA18、LA19、LA20等系列按鈕適用于AC500V、DC440V，額定電流5A，且控制電源在AC300W和DC70W的控制電路中。

5. 中間繼電器

中間繼電器的原理是將一個輸入信號變成多個輸出信號或?qū)υ撔盘栠M(jìn)行放大的繼電器。其本質是電壓繼電器，但它的觸點較多，觸點容量可達5—10A，且動作靈敏。當其它電器的觸頭對數目不夠時，可通過中間繼電器擴大觸頭對數目，也可通過中間繼電器實現觸電承載能力的擴大。

6. 指示燈

指示燈的作用：（1）指示設備的運行或停止?fàn)顟B(tài)。（2）監視和控制電器的電源是否正常。（3）紅燈監視跳閘回路是否正常，綠燈監視合閘回路是否正常。

7. 轉換開關

轉換開關是由操作機構、面板、手柄和若干觸頭座等部件組成。當手柄轉動到不同檔位時，每個觸點的通斷狀態用黑點表示，有黑點的表示觸點閉合，沒有黑點的表示觸點斷開。
