普能電控|配電柜銘牌參數說明

發布時間：2025-07-22 14:38:09 作者：普能辦公室

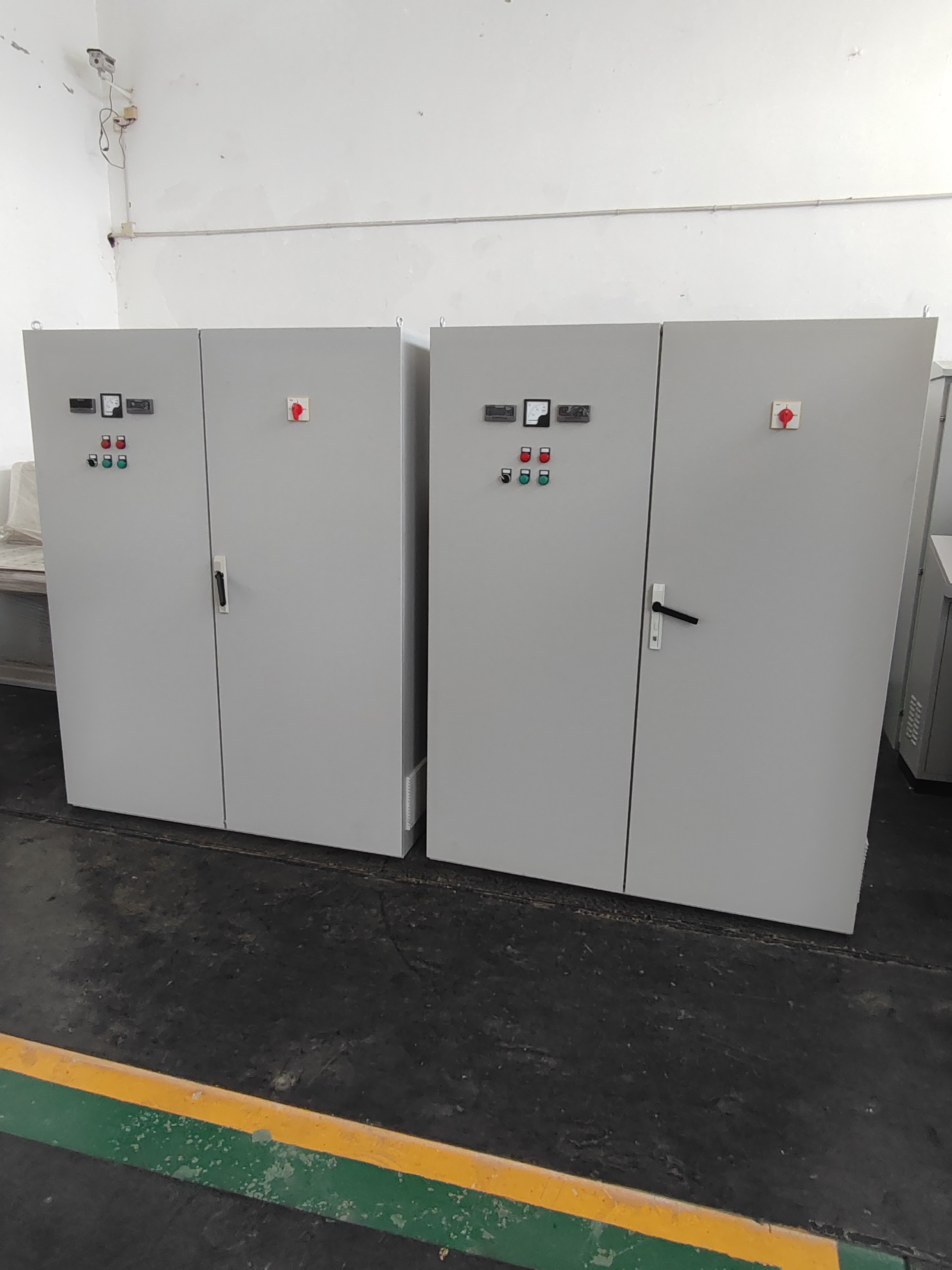

配電柜銘牌固定在柜門右上角或左側框架，采用不銹鋼或陽極氧化鋁材質，內容以激光雕刻或腐蝕印刷方式標記，確保長期清晰。銘牌必須包含以下參數：

額定電壓Ue：表示設備適用的系統電壓等級，常用交流有效值0.38 kV、0.66 kV、1 kV、10 kV等，必須與現場電網一致，否則將導致絕緣距離不足或浪費成本。

額定電流Ie：指主母線在規定溫升條件下可連續承載的電流，例如630 A、1250 A、2500 A、4000 A，選型時應大于最大負荷電流并留有20 %余量。

額定短時耐受電流Icw：說明柜體在短路故障時能夠承受的短時電流及持續時間，如30 kA/1 s、50 kA/1 s、65 kA/1 s，該值決定銅排截面積、框架強度及支撐間距。

額定峰值耐受電流Ipk：與Icw對應，表示短路電流第一個半波的峰值，一般為Icw的2.1~2.2倍，用于檢驗動穩定性。

防護等級IP：由兩位數字組成，第一位0~6表示防塵，第二位0~9表示防水，配電室常用IP30、IP40，戶外或粉塵環境采用IP54、IP65。

內部電弧等級IAC：格式為IAC AFLR 31 kA/1 s，其中A、F、L、R分別表示前面、法蘭面、側面、后面，通過試驗驗證柜體在內部電弧故障時不會破裂或噴射熾熱氣體。

執行標準：如GB/T 7251.12-2013、IEC 61439-1:2020，決定試驗項目及嚴酷等級。

銘牌參數由型式試驗報告支撐，設計、安裝、運行階段均需核對，任何一項不符都不得投運。
